1.模块连接电脑提示需要格式化，怎么处理？
首次连接电脑必须格式化，文件系统选择 FAT，勾选快速格式化；格式化完成后直接拖拽 MP3/WAV 文件即可，4M Flash 格式化后可用容量约 3.96M，16M 约 15.8M。
串口语音模块
HSC009是一个提供串口的MP3芯片，完美的集成了MP3、WAV的硬解码。同时软件支持SPI驱动，支持XP WIN7 WIN8 WIN10/OS/IOS/Android文件系统下载(几乎所有系统)。通过简单的串口指令即可完成播放指定的音乐，以及如何播放音乐等功能，无需繁琐的底层操作，可当小容量U盘用，稳定可靠是此款产品的最大特点。另外该芯片也是深度定制的产品，专为语音领域开发的低成本解决方案。
方案特点
1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/482、24位DAC输出，动态范围支持90dB，信噪比支持85dB3、完全支持128K-32M SPI Flash4、多种控制模式,串口模式、AD按键控制模式5、广播语插播功能，可以暂停正在播放的背景音乐6、音频数据按文件夹排序，支持根目录文件名索引播放7、30级音量可调，5级EQ可调8、连接电脑可以移动磁符进行更新内容；9、可以通过单片机串口进行控制播放指定的音乐；10、在按键模式下，可以进行播放模式选择：单曲循环，大循环；
关键参数
产品型号
HSC009
主要应用
车载语音、安检播报、设备告警、自助终端、喊话器背景音乐、消防提示
音频解码格式
MP3、WAV（全比特率MP3）
音频采样率
8/11.025/12/16/22.05/24/32/44.1/48 KHz
DAC音频性能
24位DAC，动态范围90dB，信噪比85dB
支持存储介质
U盘、TF卡、128K~32M SPI Flash
通信接口
TTL串口(默认9600bps)、USB2.0、AD按键
功放输出
内置功放，最大驱动3W扬声器
供电电压
3.3V~5.4V，推荐4.2V
工作电流
待机最小8mA，播放峰值最大1A
EQ音效档位
6档：标准、流行、摇滚、爵士、古典、重低音
音量调节
0~30级连续可调
循环播放模式
全盘循环、文件夹循环、单曲循环、随机播放、单曲停止
工作温度
-40℃ ~ +70℃
模块尺寸
23mm × 16.85mm
芯片封装
SOP-16
模块引脚
10PIN 2.54mm标准排针

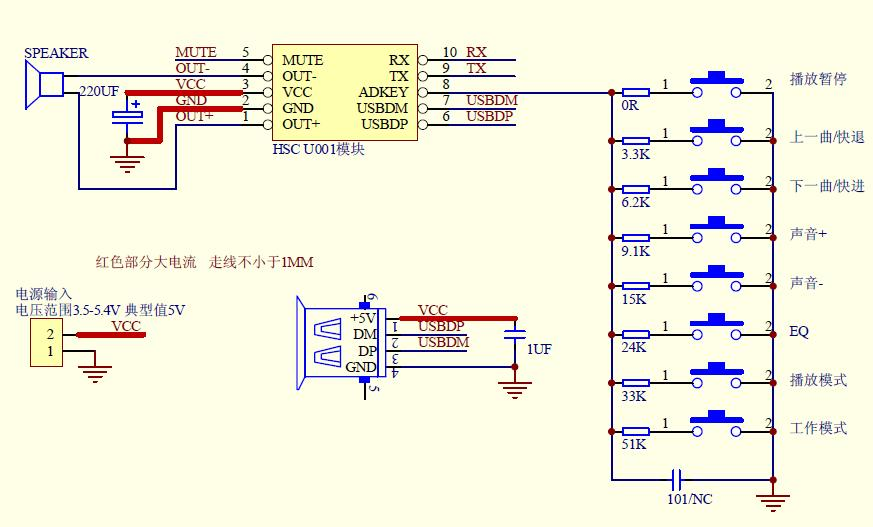

模块外围原理图
HSC001/003/009模块脚位通用
常见问题
2.串口发送指令无响应，是什么原因？
①模块串口为 3.3V 电平，5V 单片机未加电平转换会通讯失败；②波特率不匹配，默认 9600bps；③指令帧格式错误，缺少起始 0x7E 或结束 0xEF；④RX/TX 交叉接反。
3.TF 卡长时间读写后无法识别，读一会断卡？
TF 卡供电由芯片内置 150mA LDO 输出，不要串联过大限流电阻；峰值电流 150mA 场景建议使用 2.1Ω/2.2Ω 电阻，卡座端并联 0.1μF 滤波电容；电容紧贴卡座引脚，减少压降欠压保护，输入到芯片端如果是小于4.2V不需要串电阻。
4.AD 按键功能失效，不用按键时如何处理？
ADKEY 引脚闲置时必须上拉至 3.3V，否则模块检测异常；开启 / 关闭 AD 按键功能需要发送串口指令。
5.插播功能如何使用，插播结束会恢复原音乐吗？
使用 0x43 插播指令，播放优先级高于背景音乐；多次插播可互相打断，全部插播曲目播放完成后自动恢复之前播放的背景音乐。
6.断电后音量、曲目记忆失效怎么办？
模块默认开启断电记忆，仅单曲停止、全盘循环模式、音量、EQ 可保存；播放中途直接断电不会记忆当前播放进度，建议播放暂停后再断电。
7.喇叭声音小、有杂音怎么解决？
1确认供电电压充足，峰值播放电流最大 1A，电源带载不足会失真；2MUTE 静音引脚不要悬空，默认低电平出声。
8.文件上传后点播找不到对应歌曲？
检查文件 / 文件夹命名规范：根目录歌曲 4 位数字前缀，文件夹两位数字，内部歌曲 1~255 数字命名；文件名不要包含中文、特殊符号。
9.底部技术支持
配套免费资料：串口协议文档、C 语言单片机参考代码、PCB 封装库、原理图、尺寸图纸、文件命名教程
